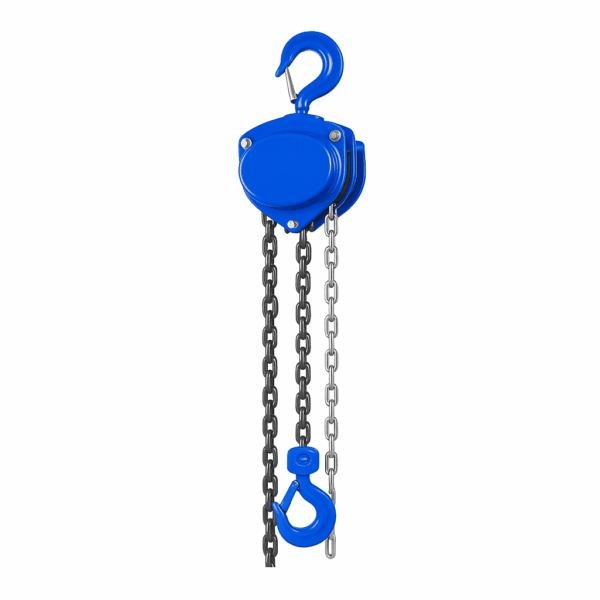

Palan à Chaîne
- Conçu pour une utilisation intensive
- Frein mécanique et crochet anti-retour
- Levage sans effort grâce à la démultiplication
- Différentes capacités et hauteurs de levage disponibles
Description
Le palan à Chaîne est un équipement de levage conçu pour soulever et déplacer des charges lourdes en toute sécurité. Disponible en plusieurs capacités de levage (500 kg, 1T, 2T, 3T et 5T), il s’adapte à tous vos besoins en manutention industrielle, en atelier, en entrepôt ou sur chantier.
Grâce à sa structure en acier renforcé et son mécanisme de démultiplication, il permet un levage efficace sans effort excessif. Son crochet de sécurité avec linguet anti-retour assure une fixation fiable, garantissant ainsi une sécurité maximale.
Caractéristiques Techniques
|
Modèle |
VCB 0.5-3 |
VCB 1-3 |
VCB 1.5-3 |
VCB 2-3 |
VCB 3-3 |
VCB 5-3 |
VCB 7.5-3 |
VCB 10-3 |
VCB 20-3 |
VCB 30-3 |
|
Capacité T |
0.5 |
1 |
1.5 |
2 |
3 |
5 |
7.5 |
10 |
20 |
30 |
|
Chaîne de levage (mm) |
5×15 |
6×18 |
8×24 |
8×24 |
8×24 |
10×30 |
10×30 |
10×30 |
10×30 |
10×30 |
|
Chaîne de manœuvre (mm) |
– |
– |
– |
– |
– |
5×25 |
– |
– |
– |
– |
|
Brins de chaîne de levage |
1 |
1 |
1 |
2 |
3 |
2 |
3 |
4 |
8 |
12 |
|
Hauteur de levée (m) |
2.5 |
2.5 |
2.5 |
3 |
3 |
3 |
3 |
3 |
3 |
3 |
|
Distance parcourue par la poulie de charge pour 1m de levée (m) |
36.4 |
51.7 |
63.3 |
126.5 |
166.5 |
250 |
333×2 |
333×2 |
333×2 |
333×2 |
|
Effort requis à charge nominale (N) |
210 |
298 |
343 |
379 |
468 |
473 |
488 |
495 |
488×2 |
488×2 |
|
Charge d’essai (kN) |
6.13 |
12.25 |
18.38 |
24.5 |
36.75 |
61.25 |
91.9 |
122.5 |
245 |
367.5 |
|
Dimension A (mm) |
128 |
138.5 |
151 |
161 |
181 |
180 |
194 |
209 |
312 |
381 |
|
Dimension B (mm) |
122 |
144 |
168 |
183 |
258 |
258 |
284 |
326 |
384 |
384 |
|
Dimension D (mm) |
35 |
40 |
45 |
45 |
55 |
66 |
66 |
66 |
81 |
81 |
|
Hauteur min. Hmin (mm) |
295 |
345 |
375 |
414 |
600 |
600 |
680 |
810 |
810 |
810 |
|
Dimension K (mm) |
22 |
26 |
30 |
32 |
36 |
43 |
43 |
43 |
81 |
81 |
|
Poids supplémentaire par mètre de levée (kg) |
1.4 |
1.6 |
2.2 |
2.6 |
3.6 |
3.6 |
5.9 |
6.9 |
13.6 |
27.7 |
|
Poids net (kg) |
7 |
10.3 |
15.6 |
17.6 |
28.6 |
39.2 |
65 |
86.3 |
166.3 |
220 |
Applications Recommandées
-
Chantiers BTP & construction
-
Industrie & ateliers mécaniques
-
Entrepôts & zones logistiques
-
Maintenance industrielle
